Píldora termográfica 1 (FOV)

Píldora termográfica 1, FOV (Campo de visión)

Definición de FOV según ISO 10878:2013 Non-destructive testing — Infrared thermography — Vocabulary

FOV Field of vision (view), Campo de visión

Subtensión angular sobre la cual un instrumento integra toda la energía radiante entrante.

NOTA 1 El subtenso angular se expresa en grados angulares o radianes por lado si es rectangular o cuadrado y en grados angulares o radianes si es circular.

NOTA 2 En los termómetros infrarrojos, el campo de visión define el tamaño del punto del objetivo; en un escáner/observador de imágenes, define el ángulo de escaneo o tamaño de imagen o un campo de visión total (TFOV).

NOTA 3 El campo de visión es la extensión angular del mundo visible que se ve en un momento dado.

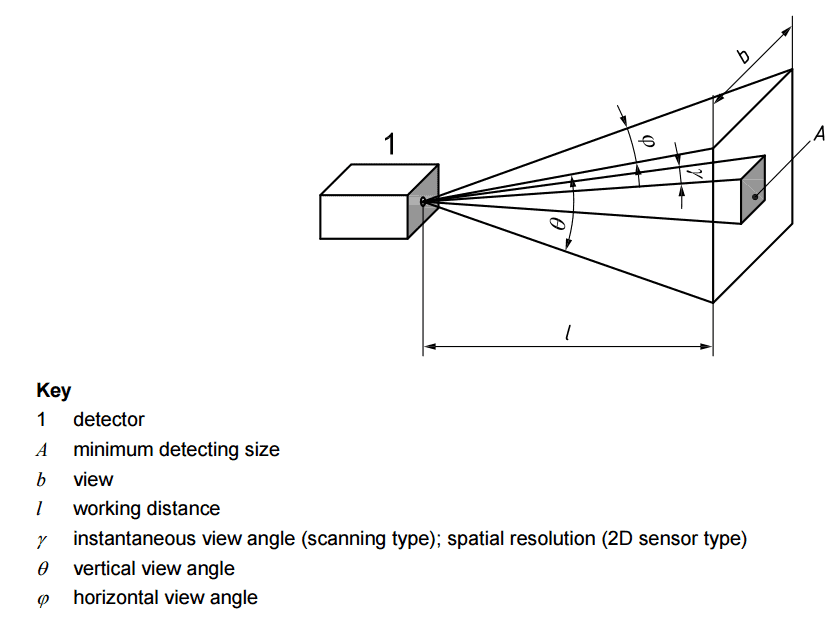

FOV Campo de visión según ISO 10878:2013

Para simplificar el FOV o campo de visión es el tamaño de la imagen que estamos viendo en la pantalla de la cámara (FOV _horizontal x FOV _vertical), y está relacionado con la lente que estamos utilizando y la distancia de trabajo, independientemente del tamaño del detector (resolución).

Normalmente los fabricantes de cámara termográficas en sus catálogos nos indican como FOV el “tamaño” de la lente en grados.

Es importante conocer el FOV de nuestros equipos (cámaras termográficas) a diferentes distancias, para determinar si necesitamos un equipo con una sola lente o un equipo que permita el intercambio de lentes, para ello utilizaremos las calculadoras de FOV.

Estos datos se hacen más más importantes en inspecciones termográficas con dron, debido a las distancias de trabajo, ya que una lente mal seleccionada a la compra de nuestra cámara puede ser determinante para la realización de los trabajos de inspección.

Nuestra aplicación (gratuita en los cursos de certificación) permite el cálculo del FOV, IFOV y MFOV (que veremos en otras píldoras termográficas) con cualquier modelo de cámara y con cualquier tamaño de la lente.

Imagen de nuestra calculadora de FOV, IFOV, MFOV y píxeles en célula de 6” según IEC TS 64446-3 (inspecciones termográficas en plantas fotovoltaicas)
