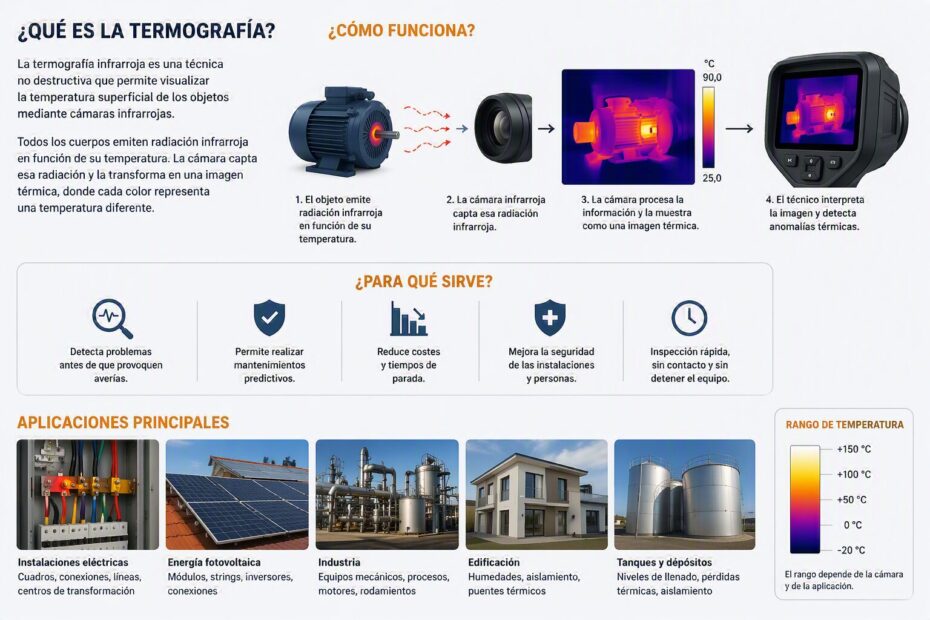

¿Qué es la termografía?
La termografía es una técnica de inspección no destructiva que permite visualizar y analizar la la radiación emitida por los objetos, equipos e instalaciones y mediante cámaras infrarrojas podemos detectar dicha radiación, cuantificarla y ver la temperatura de los objetos analizados.
Gracias a esta tecnología es posible detectar anomalías térmicas invisibles al ojo humano sin contacto físico y sin necesidad de detener el funcionamiento de la instalación.
Actualmente la termografía se utiliza en mantenimiento predictivo, instalaciones eléctricas, plantas fotovoltaicas, industria, edificación, medicina seguridad, control de calidad y en el apartado militar.
¿Cómo funciona la termografía infrarroja?
Todos los cuerpos cuya temperatura es superior al cero absoluto (-273,15 ºC) emiten radiación infrarroja.
Las cámaras termográficas captan esta radiación infrarroja (energía) y la convierten en imágenes, gracias a los detectores de la cámara (píxeles), donde las diferencias de temperatura pueden visualizarse y analizarse fácilmente.
Cuando aparece un defecto o anomalía, suele producirse una alteración térmica que permite detectar el problema antes de que sea visible o provoque una avería.
¿Para qué sirve una inspección termográfica?
La termografía permite detectar problemas como:
✅ Conexiones eléctricas defectuosas
✅ Sobrecargas
✅ Desequilibrios de fases
✅ Fusibles deteriorados
✅ Hot Spots en paneles fotovoltaicos
✅ Humedades ocultas
✅ Puentes térmicos
✅ Defectos de aislamiento
✅ Sobrecalentamientos en equipos industriales
Termografía eléctrica
Inspección de cuadros eléctricos, centros de transformación, motores, interruptores y líneas de distribución.
Termografía fotovoltaica
Detección de módulos defectuosos, células degradadas y Hot Spots según IEC TS 62446-3.
Termografía industrial
Control de procesos industriales y mantenimiento predictivo de equipos críticos.
Termografía en edificación
Detección de humedades, infiltraciones, pérdidas energéticas y puentes térmicos.
Ventajas de la termografía
Las principales ventajas son:
- Inspección sin contacto
- Equipo en funcionamiento
- Detección temprana de fallos
- Reducción de averías
- Mayor seguridad
- Menor coste de mantenimiento
- Información inmediata
¿Qué problemas puede detectar una cámara termográfica?
Una cámara termográfica no detecta directamente los defectos.
Lo que detecta son diferencias de temperatura que pueden estar asociadas a un problema.
Por este motivo es fundamental que los resultados sean interpretados por personal cualificado y con experiencia en inspección termográfica.

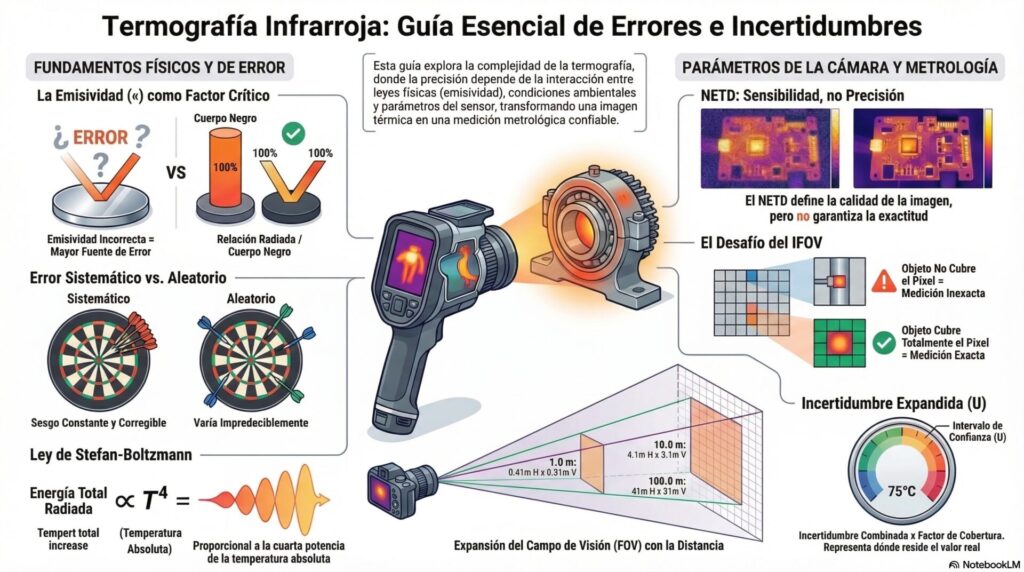

Errores típicos de la termografía (sin formación ni experiencia)
¿Quién debe realizar una inspección termográfica?
La calidad de una inspección depende de:
- La formación del técnico.
- La experiencia práctica.
- El equipo utilizado.
- La metodología aplicada.
Una interpretación incorrecta puede generar falsos positivos o pasar por alto anomalías importantes.
¿Qué certificaciones existen en termografía?
La referencia internacional más utilizada es: la ISO 18436-7
Los niveles más habituales son:
- Categoría 1
- Categoría 2
- Categoría 3
¿Cuándo conviene realizar una inspección termográfica?
Se recomienda especialmente:
- Como parte del mantenimiento predictivo.
- Antes de auditorías.
- Tras modificaciones eléctricas.
- En plantas fotovoltaicas.
- Cuando aparecen incidencias repetitivas.
- Cuando lo requiere una aseguradora.
Termografía en PdMCubic
En PdMCubic realizamos inspecciones termográficas en toda España mediante equipos de alta resolución y técnicos certificados Categoría III, en:
- Instalaciones eléctricas.
- Plantas fotovoltaicas.
- Industria.
- Edificación.
- Tanques y depósitos.
Cuéntanos tu caso y te proponemos la mejor solución para detectar fallos antes de que generen pérdidas. Te respondemos en menos de 24 horas.
