Termografía en Tanques, Calderas, Chimeneas y Estructuras Singulares
Termografía en elementos singulares e infraestructuras industriales
Más allá de los cuadros eléctricos y los edificios, la cámara termográfica es una herramienta de inspección de primer orden para cualquier elemento de gran tamaño, difícil acceso o condición de trabajo exigente: desde un tanque criogénico hasta las juntas de dilatación de un puente, desde el revestimiento refractario de una chimenea industrial hasta los colectores de vapor de una caldera.
La termografía permite detectar estas anomalías desde el exterior, sin parar el proceso y sin andamios en la mayoría de los casos, registrando la distribución de temperaturas en superficies que de otro modo exigirían una parada programada y un acceso complejo.
Elementos que inspeccionamos
- Tanques de almacenamiento de productos petrolíferos y químicos
- Depósitos criogénicos y de GNL

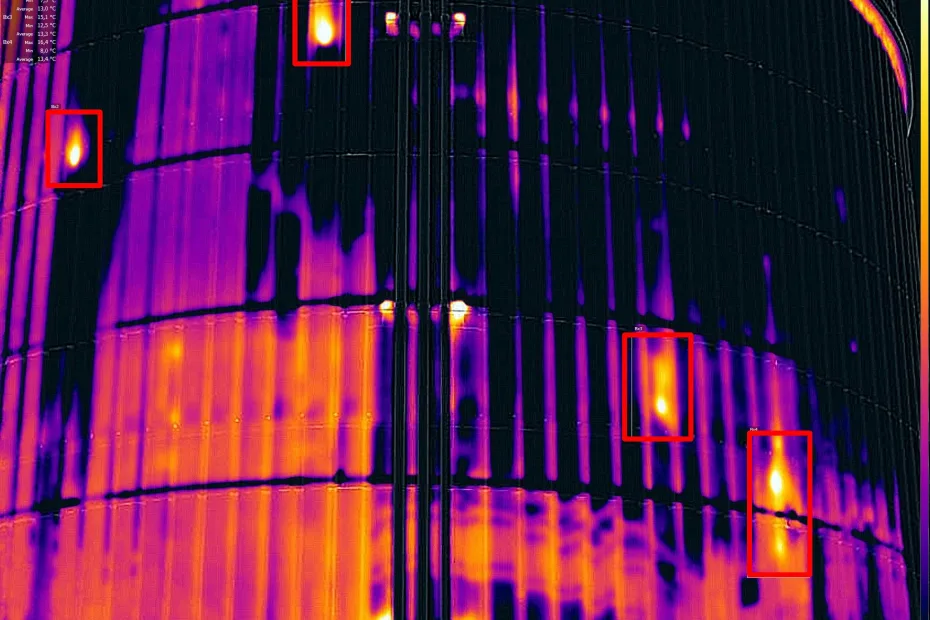

- Tanques calorifugados — localización de zonas con pérdida de aislamiento
- Nivel de producto interior mediante gradiente térmico en la pared
- Detección de corrosión bajo aislamiento (CUI) antes de retirar el calorifugado
- Fugas activas o filtraciones en fondos y virolas
- Estado del revestimiento refractario interior — zonas de adelgazamiento o caída
- Puntos calientes en la envolvente exterior por falta de refractario
- Fugas de gases de combustión por juntas o uniones
- Distribución de temperatura en colectores de vapor y economizadores
- Estado de tuberías de agua de alimentación y retorno de condensados
- Verificación del funcionamiento de trampas de vapor
- Detección de delaminaciones y defectos en tableros de hormigón
- Estado de juntas de dilatación — zonas con infiltración de agua
- Humedades y filtraciones en estribos y pilas
- Defectos de adherencia en recubrimientos superficiales y pinturas anticorrosión
- Localización de armaduras corroídas bajo el hormigón de recubrimiento
- Inspección de vigas postesadas — zonas con inyección deficiente de lechada
- Estado del revestimiento interior refractario o cerámico
- Zonas de sobrecalentamiento en la envolvente exterior
- Filtraciones de gases calientes por grietas o juntas deterioradas
- Distribución de temperatura en chimeneas de acero — control de corrosión
- Verificación del estado de calorifugados en conductos de humos
- Detección de bypass o cortocircuitos en sistemas multicanal
- Localización de tramos con pérdida de aislamiento en redes de vapor y calor
- Detección de obstrucciones parciales y depósitos en el interior
- Fugas activas en bridas, válvulas y uniones
- Comprobación del funcionamiento de trampas de vapor (abierta, cerrada, bloqueada)
- Estado de intercambiadores de calor — zonas inactivas o con ensuciamiento
- Detección de by-pass no autorizados en redes de proceso
- Túneles — filtraciones, zonas húmedas y defectos de impermeabilización
- Depósitos de agua y balsas de regulación — filtraciones activas
- Silos y tolvas — estado del revestimiento interior y detección de nivel
- Hornos industriales — pérdidas de calor y zonas con refractario deteriorado
- Torres de refrigeración — eficiencia del intercambio y zonas inactivas
- Presas — filtraciones en paramentos y detección de zonas de saturación
Principales anomalías detectadas
| Anomalía | Manifestación térmica | Riesgo asociado |
|---|---|---|
| Pérdida de aislamiento | Zona caliente (o fría en criogénico) en la envolvente exterior | Pérdida energética, corrosión bajo aislamiento, riesgo de quemadura |
| Refractario deteriorado | Punto caliente localizado en pared de caldera, horno o chimenea | Sobrecalentamiento de la envolvente, fallo estructural, incendio |
| Fuga activa de fluido | Gradiente térmico anómalo en brida, junta o virola | Pérdida de proceso, riesgo medioambiental, accidente |
| Nivel de producto | Línea de contraste térmico horizontal en la pared del tanque | Medición no intrusiva de nivel sin instrumentación adicional |
| Trampa de vapor averiada | Trampa abierta: caliente en continuo; bloqueada: fría | Pérdida de vapor o retorno de condensados al proceso |
| Delaminación en hormigón | Zona con temperatura diferente al entorno bajo irradiación solar | Desprendimiento de recubrimiento, corrosión de armaduras |
| Filtración de agua | Zona fría por evaporación o acumulación de humedad | Deterioro estructural, pérdida de capacidad portante a largo plazo |
| Obstrucción en tubería | Diferencia de temperatura entre aguas arriba y aguas abajo del punto | Reducción del caudal, parada de proceso, daño en equipos aguas abajo |
¿Cómo se realiza la inspección?
Cada elemento singular tiene sus propias condicionantes de inspección: temperatura de operación, accesibilidad, emisividad de la superficie exterior y contraste térmico disponible. El técnico actuante es termógrafo certificado Categoría III según ISO 18436-7, con experiencia específica en inspecciones industriales de proceso, y define el protocolo más adecuado para cada activo antes de iniciar los trabajos.
- Análisis previo del elemento y definición del protocolo Revisamos la ficha técnica del activo, las temperaturas de operación, el tipo de aislamiento y los antecedentes de mantenimiento para definir la metodología, los ángulos de inspección y los requisitos de acceso (escalera, plataforma, dron).
- Verificación de condiciones de inspección Confirmamos que el elemento está en condición de operación normal (carga, temperatura, presión), que la superficie exterior es accesible y que las condiciones ambientales (viento, irradiación solar, lluvia) no distorsionan los resultados.
- Inspección termográfica sistemática Recorremos el elemento siguiendo un plan de cobertura definido, registrando termogramas desde posiciones y distancias que garanticen la resolución mínima necesaria para detectar la anomalía de menor tamaño relevante en ese activo.
- Corrección de emisividad y parámetros de medición Ajustamos la emisividad de la superficie, la temperatura reflejada y la distancia de medición para cada material inspeccionado, garantizando temperaturas absolutas correctas y no solo distribuciones cualitativas.
- Documentación y geolocalización de anomalías Cada anomalía se registra con par termograma/imagen visible, coordenadas de posición en el elemento (distancia, altura, orientación) y descripción del defecto para su localización exacta en el informe.
- Informe técnico con evaluación de criticidad El informe detalla cada anomalía con temperatura máxima, referencia, ΔT, tipo de defecto, evaluación de la criticidad y recomendación de actuación priorizada.
Inspección con dron en elementos de gran altura o difícil acceso
Chimeneas industriales, torres, silos de gran altura, viaductos o fachadas de difícil acceso son elementos donde el coste y el tiempo de montaje de andamios o plataformas elevadoras puede superar con creces el de la propia inspección. En estos casos la solución es la inspección termográfica con dron equipado con cámara termográfica radiométrica de alta resolución.
- Sin andamios ni plataformas elevadoras — reducción drástica del coste de acceso
- Cobertura total del elemento — incluyendo zonas ocultas desde el suelo
- Ortomosaico radiométrico — imagen termográfica georreferenciada de toda la superficie
- Piloto acreditado por AESA — operación legal con dron en espacio aéreo controlado
- Sin parada del proceso — la inspección se realiza con el elemento en operación
¿A quién va dirigido este servicio?
Refinerías y plantas petroquímicas con parques de tanques, redes de vapor y hornos industriales en operación continua
Plantas de generación energética — ciclo combinado, termosolar, biomasa — con calderas, intercambiadores y chimeneas
Administraciones de infraestructuras que gestionan puentes, túneles y estructuras de obra civil sujetas a planes de inspección periódica
Empresas de mantenimiento industrial que subcontratan la termografía como técnica complementaria a ultrasonidos, vibraciones y END
Compañías de seguros que requieren evaluación del riesgo térmico de activos industriales para la suscripción o renovación de pólizas
Ingenierías y OCAs que incorporan la termografía en planes de inspección reglamentaria o auditorías técnicas de activos industriales
